Şarj ve Deşarj Testi için 100V 20A Lityum İyon Pil Test Cihazları 1400W

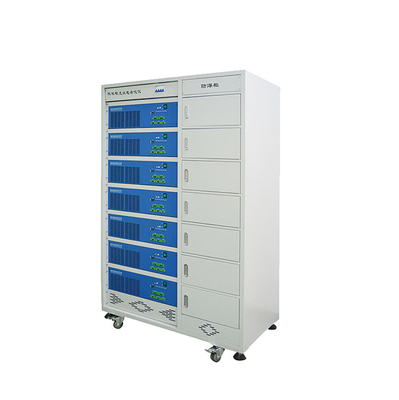

Lityum Pil Şarj ve Deşarj Test Kabini 100V 20A

1. Ekipmanın uygulama kapsamına ve işlevlerine giriş
1.1 BCDS'nin uygulama kapsamı: BCDS serisi şarj ve deşarj test cihazları, esas olarak lityum pilin şarj ve deşarj döngüsü testi için kullanılır.
1.2 Test öğeleri: pil şarj koruma voltajı, deşarj koruma voltajı, kapasite vb. Cihazda şarj etme, boşaltma, rafa kaldırma ve döngüye alma olmak üzere dört test adımı vardır.İlgili adımları düzenleyerek pil, ayarlanan sürece göre test edilebilir.

2.İkincisi, test ekipmanının ana performansı:
2.1 Şarj ve deşarj işlevi:
Aküyü şarj edip deşarj edebilen ve akü kapasitesini kaydedebilen sabit akım ve sabit voltaj şarj fonksiyonu ve sabit akım boşaltma fonksiyonuna sahiptir.
2.2 Şarj ve deşarj arayüzü:
Pil paketini şarj etmek ve boşaltmak için aynı bağlantı noktasının ve şarj ve boşaltma için ayrı bağlantı noktalarının, yani 2 kablo (P+ P-) ve 3 kablonun (P+ P-C-) gereksinimlerini tam olarak karşılayın.Aynı zamanda, pozitif plakanın şarj koruması ve negatif plakanın deşarj koruması için elektrikli alet pili (CH+ P+ P-) eskitilebilir.
2.3 Voltaj korumasını kontrol edin:
Pili şarj edip deşarj ederek, pilin şarj koruması ve deşarj korumasının çalışıp çalışmadığı tespit edilir.
2.4 Güvenlik koruması:
Anti-ters bağlantı koruma fonksiyonu;voltaj üst ve alt limit ayar koruması;güvenli deşarj akımı koruması;
2.5 Çevrimiçi mod:
Enstrüman tek veya 5'ten küçükse, seri port üzerinden PC'ye bağlanabilir;5'ten fazla ağ bağlantı modu kullanılıyorsa, PC'nin 60 içindeki enstrümanları kontrol etmek için yalnızca bir ağ bağlantı noktası sağlaması gerekir.
2.6 Kontrol sistemi:
Yazılım sistemi, klasik ve olgun C/S modunu benimser.İki iletişim modu vardır: seri port ve ağ.Seri port, kısa mesafedeki birkaç cihaz arasında doğru iletişimi gerçekleştirebilir ve ağ, uzun mesafedeki birçok cihaz arasında doğru iletişimi gerçekleştirebilir.
2.7 bilgisayar yazılımı:
Windows işletim arayüzüne dayalı olarak, SQL veritabanı test verilerini depolamak için kullanılır, bu da personelin verileri çevrimiçi olarak sorgulamasını ve verileri dışa aktarmasını büyük ölçüde kolaylaştırır.Batarya barkodu, zaman ve cihaz numarasına göre şarj ve deşarj yaşlanma eğrisi görüntülenebilir ve eğri aynı anda dışa aktarılabilir.
